Гибка труб в Москве

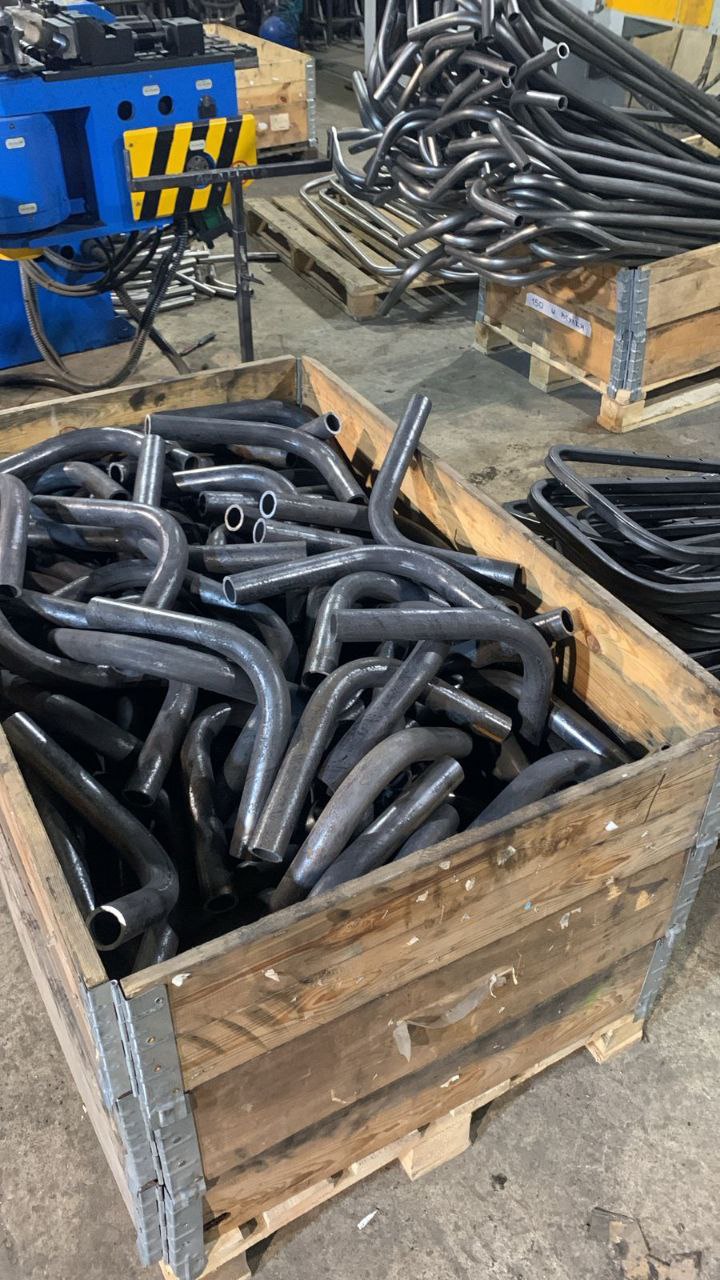

Гибка труб - это изменение оси трубной заготовки без разрезания. В результате получаются отводы, дуги, колена и пространственные элементы с заданным радиусом и углом. Гибку заказывают, когда нужно получить цельный гнутый элемент вместо сварной конструкции из отрезков: меньше швов, ровнее поток среды, проще сборка каркаса.

БВБ-Механика выполняет услуги по гибке металлических труб по чертежам, эскизам и спецификациям. Возможность выполнения определяется после проверки материала, наружного диаметра или размеров профиля, толщины стенки, радиуса и угла гиба, а также расстояний между гибами. Для предварительной оценки достаточно чертежа или эскиза с размерами и указания объёма партии.

Что представляет собой гибка труб

Гибка труб - это операция пластической деформации, при которой труба огибает формообразующий элемент (ролик, шаблон, гибочный сегмент) и сохраняет новую форму после снятия нагрузки. При гибе внешняя сторона трубы растягивается, а внутренняя сжимается. Поэтому главная технологическая задача - получить нужную геометрию без недопустимого искажения сечения.

Гибку отличают от других способов получения изогнутых элементов:

• Сварные отводы и сегментные колена. Подходят, когда радиус слишком мал для гибки или нужен стандартный отвод. Но в них появляются швы, которые требуют контроля и зачистки.
• Гибка прокаткой (вальцовка). Применяется для дуг и колец большого радиуса. Это отдельный способ гибки трубы по радиусу, удобный для арок, ограждений и кольцевых элементов.
• Гибкий шланг или гофрированная труба. Это готовое изделие, а не результат обработки жёсткой трубы.

Выбор между гибкой и сварной конструкцией обычно зависит от радиуса, требований к внутреннему проходу, внешнего вида изделия и объёма партии.

Какие параметры влияют на гибку труб

На возможность гибки и её результат влияет сочетание параметров трубы и геометрии изделия, а не один показатель. До расчёта уточняют материал и сортамент, затем проверяют, выполнима ли заданная геометрия без дефектов.

Ключевая зависимость - соотношение радиуса гиба, наружного диаметра и толщины стенки:

• чем меньше радиус относительно диаметра, тем выше риск смятия;
• чем тоньше стенка, тем выше риск гофр на внутренней стороне.

Отдельно учитывают прямые участки на концах трубы. Для зажима заготовки нужен технологический запас, который потом может отрезаться. Если запас не предусмотрен, элемент иногда приходится гнуть с припуском и обрезать после гибки.

Способы гибки и особенности материалов

Способ гибки подбирается с учётом сортамента, радиуса, количества гибов и требований к качеству сечения. Обычно рассматривают:

• холодную намоточную гибку - для отводов и многогибовых деталей;
• гибку с дорном - внутренняя оправка поддерживает стенку при малых радиусах и тонкой стенке;
• гибку прокаткой - для больших радиусов и дуг;
• гибку с нагревом - когда холодная деформация не даёт нужного результата.

Конкретный способ определяется после проверки чертежа.

Гибка круглой и профильной трубы

Гибка круглой трубы - самый распространённый вариант. Сечение симметрично, и деформация распределяется предсказуемо. Основной контролируемый показатель - овальность в зоне гиба. Она важна для трубопроводов, где проходное сечение влияет на поток среды.

Гибка профильной трубы сложнее. При гибе квадратного или прямоугольного сечения внутренняя грань может выпучиваться, а боковые стенки - вдавливаться. Поэтому для прямоугольного профиля важно указать, по какой грани выполняется гиб: по широкой или по узкой. От этого зависят минимально допустимый радиус и внешний вид каркаса.

Гибка нержавеющей и алюминиевой трубы

Гибка нержавеющей трубы требует учёта большего пружинения. Угол на оснастке задают с компенсацией, чтобы после снятия нагрузки получить нужное значение. Для декоративных изделий и пищевого оборудования до запуска согласуют требования к поверхности: допустимость следов оснастки, необходимость защиты и последующей полировки.

Гибка алюминиевой трубы зависит от марки сплава и его состояния. Отожжённый материал гнётся легче. Термоупрочнённые сплавы при малом радиусе склонны к растрескиванию на внешней стороне гиба. Поэтому для алюминия марку и состояние поставки нужно указывать обязательно.

Гибка металлической трубы из углеродистой стали обычно наименее требовательна к режимам. Но для неё тоже важны качество сварного шва (для электросварных труб) и его положение относительно плоскости гиба.

Где применяются гнутые трубы

Гнутые трубы используются там, где нужен цельный элемент с заданной траекторией, без лишних соединений. Типовые примеры:

• отводы, колена и обводы трубопроводов, гидравлических и пневматических линий;
• змеевики и элементы теплообменного оборудования;
• рамы и каркасы оборудования, тележек, стеллажей, тентовых конструкций;
• поручни, ограждения, перила, дуги безопасности;
• выхлопные и всасывающие патрубки;
• элементы мебели и торгового оборудования из профильной и круглой трубы;
• кронштейны и опорные элементы трубчатой конструкции.

Для трубопроводов критичны проходное сечение и состояние стенки. Для каркасов важнее точность углов и межосевых расстояний, которая определяет собираемость узла.

Как подготовить чертёж для расчёта гибки трубы

Для точного расчёта нужно передать данные, которые однозначно описывают геометрию гнутой детали и требования к ней. Минимальный набор:

• марка материала и сортамент трубы;
• наружный диаметр или размеры профиля и толщина стенки;
• радиус каждого гиба по осевой линии;
• углы гибов и длины прямых участков;
• для пространственных деталей - углы поворота плоскостей, координаты точек оси или 3D-модель;
• количество деталей в партии;
• дополнительные операции: резка в размер, обработка торцов, сварка, покрытие.

В чертеже стоит проверить несколько моментов:

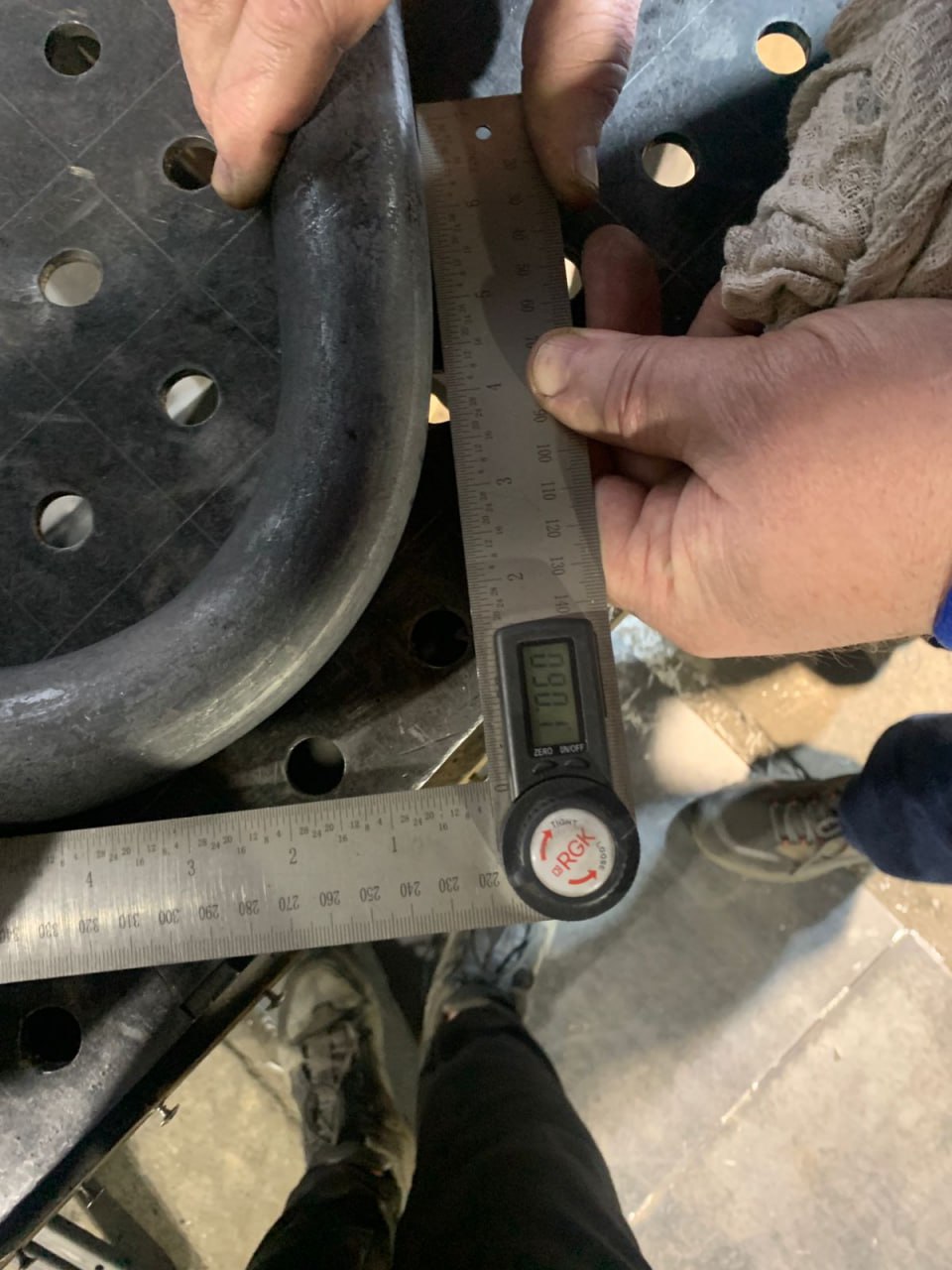

1. Радиус по оси. Указан ли радиус именно по осевой линии, а не по внутренней или внешней стенке. Путаница даёт ошибку в геометрии.
2. Прямые участки. Достаточна ли длина прямых участков между соседними гибами и на концах.
3. Сборочные допуски. Указаны ли допуски на критичные для сборки размеры, а не на все размеры подряд.
4. Ответные детали. Учтено ли положение отверстий, фланцев и других элементов относительно плоскости гиба.

Уточнение требуется, если радиус близок к минимальному для сортамента или стенка тонкая. Также внимание нужно, если гибы расположены вплотную друг к другу или деталь должна сопрягаться с готовым узлом. В таких случаях могут предложить изменить радиус, разбить деталь на части или заменить отдельные гибы сварными отводами.

Как заказать гибку труб в БВБ-Механике

Порядок работы:

1. Передача данных. Заказчик передаёт чертёж, эскиз, спецификацию, таблицу размеров или 3D-модель. Подходят форматы PDF, JPEG, STEP, SLDPRT, DXF, IPT, PRT, SAT, DOCX, DOC, XLS, XLSX.
2. Проверка. Специалисты проверяют материал, сортамент и геометрию, при необходимости уточняют спорные параметры.
3. Расчёт. Цена гибки труб зависит от материала, сечения, количества гибов, сложности пространственной формы, объёма партии и сопутствующих операций.
4. Согласование условий. Согласуются оплата и документы: договор, счёт, УПД, акт или товарная накладная. Возможен ЭДО.
5. Выполнение. Работы выполняются по согласованной документации. Работа с давальческой трубой возможна по согласованию.
6. Передача. Упаковка, доставка или самовывоз в Москве согласуются при оформлении.
